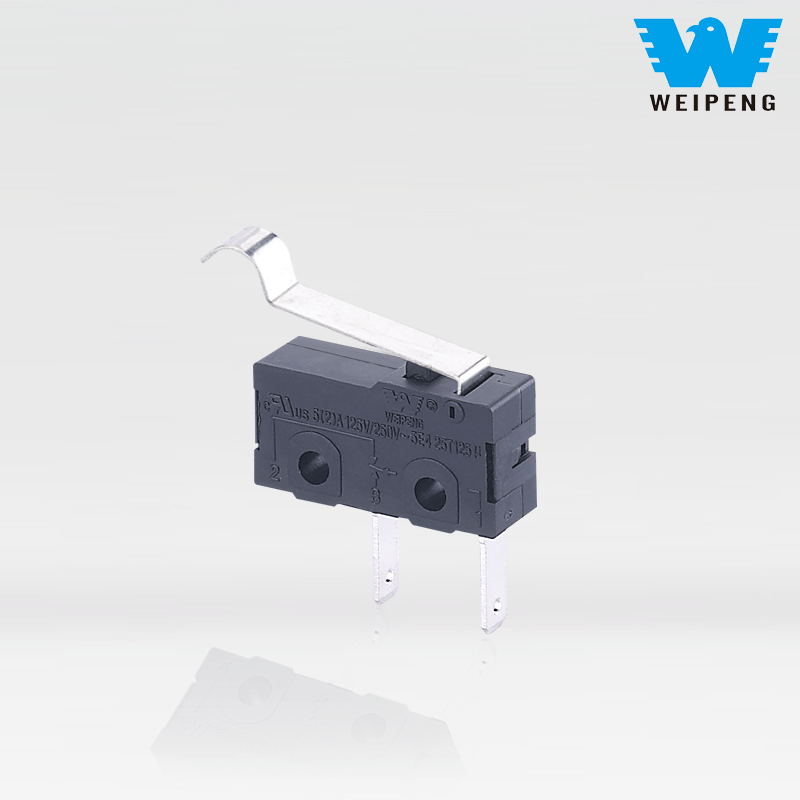

Mały, pyłoszczelny, dwupinowy mikroprzełącznik z dźwignią

Mały, pyłoszczelny dwupinowy mikroprzełącznik z dźwignią jako reprezentatywny produkt Tongda WEIPENG, który ucieleśnia integrację podstawowej standaryzacji i dostosowywania. Jako producent i hurtownik, podstawową zasadą projektowania trwałego, inteligentnego przełącznika resetowania urządzenia produkowanego przez naszą własną fabrykę jest „stabilność, niezawodność i kompatybilność scenariuszy”. Ocena: 5A 250VAC Zakres temperatur: -40°C~+125°C Kod IP: IP40 Wymiar: 19,8 * 10,6 * 6,4 mm Zatwierdzenia: UL, ENEC, CSA, CE, VDE

Model:HK-04G-LD-003

Wyślij zapytanie

Opis produktu

WEIPENG® jest lideremMały, pyłoszczelny, dwupinowy mikroprzełącznik z dźwignią producentów, dostawców i eksporterów.

MikroprzełącznikWstęp

Zasada działania i cechy konstrukcyjne

HK-04G-L wykorzystuje mechanizm zatrzaskowy, którego podstawową strukturą wewnętrzną jest precyzyjna płytka sprężynowa.

Kluczowe zalety:Nawet jeśli na dźwignię uruchamiającą przełącznika zostanie powoli przyłożona siła zewnętrzna, wewnętrzna płytka sprężyny nagle odwróci się w pewnym krytycznym punkcie ruchu, powodując zwarcie lub zerwanie styków z bardzo dużą prędkością. Mechanizm ten znacznie skraca czas powstawania łuku, skutecznie chroni styki oraz zapewnia długą żywotność i wysoką niezawodność wyłącznika.

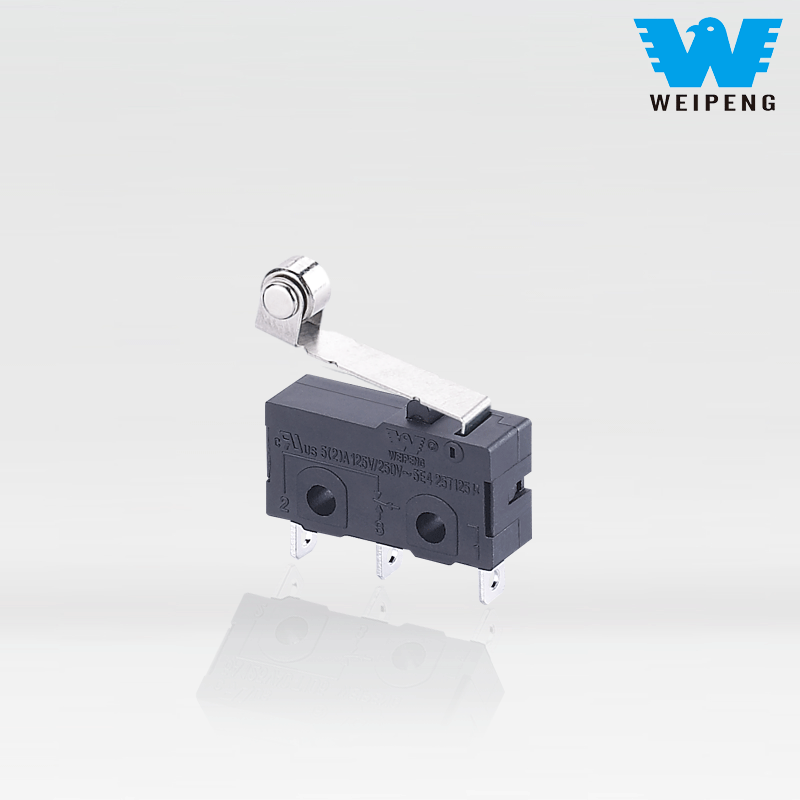

Typ siłownika: Seria HK-04G-L oferuje różne siłowniki, z których najczęstszym jest siłownik z rolką (np. HK-04G-LZ), odpowiedni do wykrywania ruchomych części i skutecznie zmniejszający tarcie.

Typ zacisku: Dostępne są zaciski lutownicze do lutowania i zaciski PCB do bezpośredniego włożenia do płytek PCB, które można wybrać w zależności od procesu montażu.

Środowisko pracy: Unikaj smarowania części uruchamiającej przełącznika, ponieważ może to spowodować przyciągnięcie kurzu i spowodować słaby kontakt. W środowiskach o dużym zapyleniu lub wilgoci wybierz uszczelniony przełącznik o wyższym stopniu ochrony (np. IP67).

Montaż: Zamontuj przełącznik na płaskiej powierzchni i użyj podkładek, aby równomiernie go zamocować, zapobiegając deformacji obudowy, która mogłaby mieć wpływ na dokładność działania wewnętrznego.

MikroprzełącznikAplikacja

Ze względu na niewielkie rozmiary i precyzyjne możliwości sterowania, HK-04G-L jest szeroko stosowany w różnych dziedzinach:

Sprzęt AGD: Stosowany do wykrywania blokady drzwi w kuchenkach mikrofalowych, wykrywania zamknięcia pokrywy w urządzeniach do gotowania ryżu, wykrywania instalacji kubka w blenderach itp., zapewniając prawidłowe działanie urządzeń.

Sprzęt biurowy i komunikacyjny: używany w drukarkach i kopiarkach do wykrywania położenia papieru, zacięć papieru lub stanu pokrywy; przełączanie funkcjonalne w urządzeniach komunikacyjnych.

Elektronika samochodowa: Służy do wykrywania stanu drzwi samochodu, włączników świateł hamowania, wyłączników krańcowych pozycji siedzenia itp.

Przemysłowe i medyczne: używane do wykrywania limitów ruchu w sprzęcie zautomatyzowanym, przekazywania informacji zwrotnej o położeniu w precyzyjnych instrumentach, monitorowania stanu w urządzeniach medycznych itp.

Mikroprzełącznik Specyfikacja

Przełącznik charakterystyka techniczna:
PRZEDMIOT	Parametr techniczny		Wartość
1	Ocena elektryczna		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Opór kontaktowy		≤50mΩ Wartość początkowa
3	Rezystancja izolacji		≥100MΩ (500VDC)
4	Dielektryk Woltaż	Między niepodłączone zaciski	500 V/0,5 mA/60 s
		Między terminalami i metalową ramę	1500 V/0,5 mA/60 s
5	Życie elektryczne		≥10000 cykli
6	Życie mechaniczne		≥100000 cykli
7	Temperatura pracy		-25 ~ 125 ℃
8	Częstotliwość robocza		Elektryczne: 15 cykli Mechaniczne: 60 cykli
9	Odporny na wibracje		Częstotliwość wibracji: 10 ~ 55 Hz; Amplituda: 1,5 mm; Trzy kierunki: 1H
10	Możliwość lutowania: Ponad 80% zanurzonej części należy pokryć lutem		Temperatura lutowania: 235 ± 5 ℃ Czas zanurzenia: 2 ~ 3 S
11	Odporność na ciepło lutowania		Lutowanie zanurzeniowe: 260 ± 5 ℃ 5 ± 1 S Lutowanie ręczne: 300 ± 5 ℃ 2 ~ 3 S
12	Atesty bezpieczeństwa		UL, CSA, VDE, ENEC, CE
13	Warunki testu		Temperatura otoczenia: 20 ± 5 ℃ Wilgotność względna: 65 ± 5% wilgotności względnej Ciśnienie powietrza: 86 ~ 106 KPa
