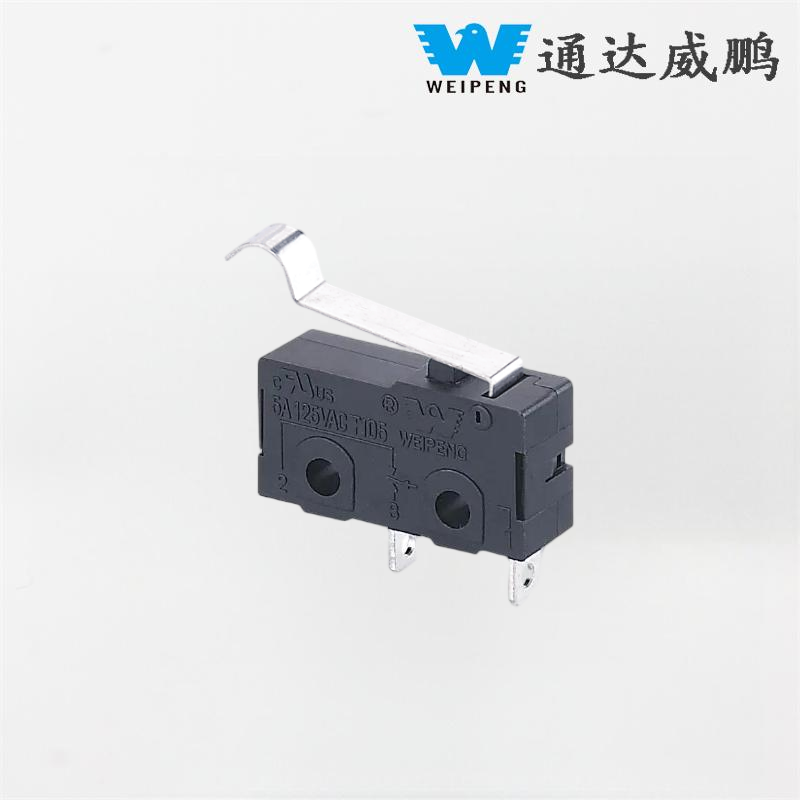

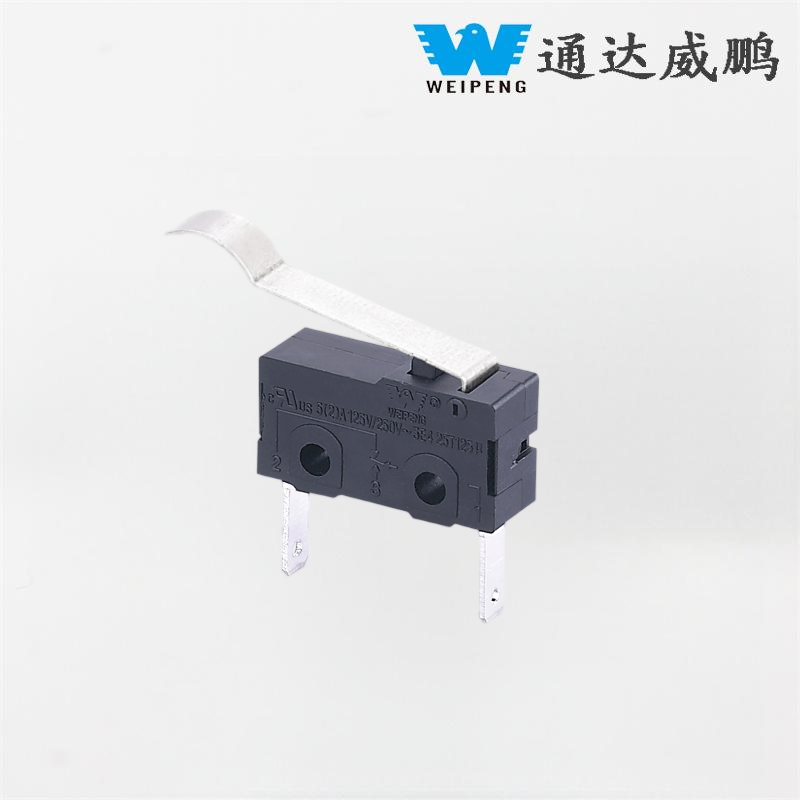

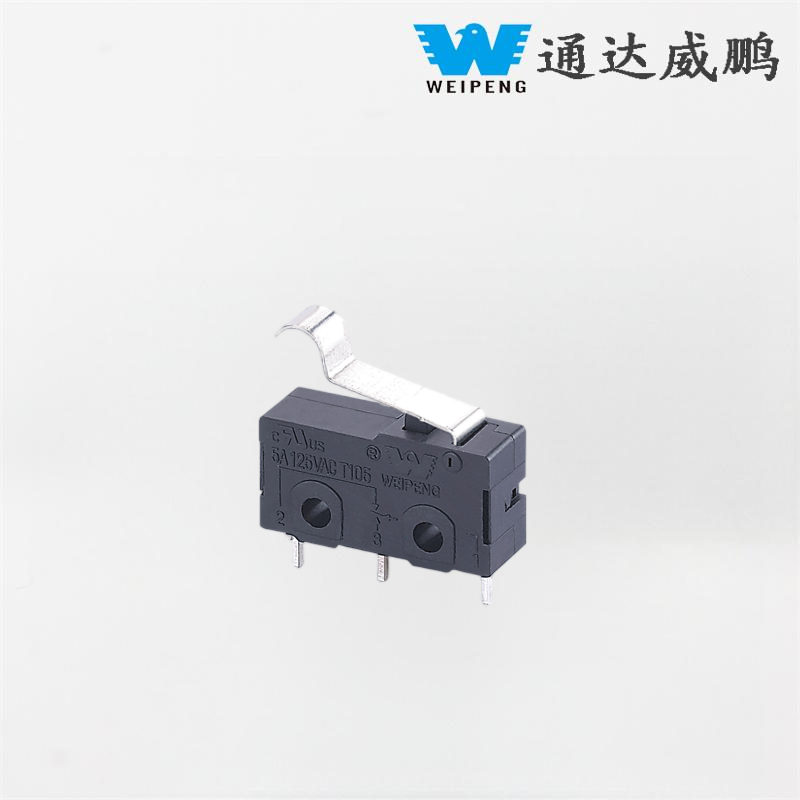

Mały, pyłoszczelny dwupinowy/trzypinowy mikroprzełącznik

Mały, pyłoszczelny dwupinowy/trzypinowy mikroprzełącznik jako reprezentatywny produkt Tongda WEIPENG, który ucieleśnia integrację podstawowej standaryzacji i dostosowywania. Jako producent i hurtownik, podstawową zasadą projektowania trwałego, inteligentnego przełącznika resetowania urządzenia produkowanego przez naszą własną fabrykę jest „stabilność, niezawodność i kompatybilność scenariuszy”. Ocena: 5A 250VAC Zakres temperatur: -40°C~+125°C Kod IP: IP40 Wymiar: 19,8 * 10,6 * 6,4 mm Zatwierdzenia: UL, ENEC, CSA, CE, VDE

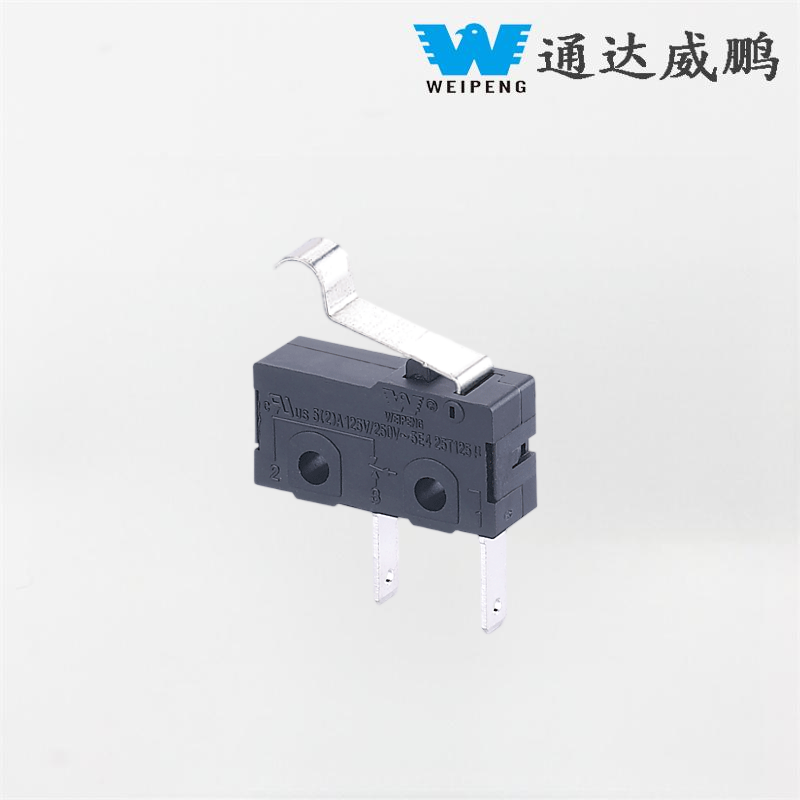

Model:HK-04G-LD-002

Wyślij zapytanie

Opis produktu

WEIPENG® jest lideremMały, pyłoszczelny dwupinowy/trzypinowy mikroprzełącznik producentów, dostawców i eksporterów.

MikroprzełącznikWstęp

Zasada działania i cechy konstrukcyjne

HK-04G-L wykorzystuje mechanizm zatrzaskowy, którego podstawową strukturą wewnętrzną jest precyzyjna płytka sprężynowa.

Kluczowe zalety:Nawet jeśli na dźwignię uruchamiającą przełącznika zostanie powoli przyłożona siła zewnętrzna, wewnętrzna płytka sprężyny nagle odwróci się w pewnym krytycznym punkcie ruchu, powodując zwarcie lub zerwanie styków z bardzo dużą prędkością. Mechanizm ten znacznie skraca czas powstawania łuku, skutecznie chroni styki oraz zapewnia długą żywotność i wysoką niezawodność wyłącznika.

Typ siłownika: Seria HK-04G-L oferuje różne siłowniki, z których najczęstszym jest siłownik z rolką (np. HK-04G-LZ), odpowiedni do wykrywania ruchomych części i skutecznie zmniejszający tarcie.

Typ zacisku: Dostępne są zaciski lutownicze do lutowania i zaciski PCB do bezpośredniego włożenia do płytek PCB, które można wybrać w zależności od procesu montażu.

Środowisko pracy: Unikaj smarowania części uruchamiającej przełącznika, ponieważ może to spowodować przyciągnięcie kurzu i spowodować słaby kontakt. W środowiskach o dużym zapyleniu lub wilgoci wybierz uszczelniony przełącznik o wyższym stopniu ochrony (np. IP67).

Montaż: Zamontuj przełącznik na płaskiej powierzchni i użyj podkładek, aby równomiernie go zamocować, zapobiegając deformacji obudowy, która mogłaby mieć wpływ na dokładność działania wewnętrznego.

MikroprzełącznikAplikacja

Mikroprzełączniki są szeroko stosowane i niezawodne w działaniu, stosowane głównie w:

- Urządzenia gospodarstwa domowego: oświetlenie lodówki, zamki do drzwi kuchenki mikrofalowej, przełączniki pokrywy pralki i timery tostera.

- Urządzenia przemysłowe: modele o dużej wytrzymałości, odpowiednie do przenośników taśmowych, maszyn i paneli sterowania (odporne na kurz i wilgoć).

- Motoryzacja: wycieraczki przedniej szyby, kierunkowskazy uchylonych drzwi – odporne na wibracje i ekstremalne temperatury.

- Urządzenia elektroniczne: miniaturowe przełączniki do pilotów i kontrolerów gier (responsywne i trwałe).

Mikroprzełącznik Specyfikacja

Przełącznik charakterystyka techniczna:
PRZEDMIOT	Parametr techniczny		Wartość
1	Ocena elektryczna		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Opór kontaktowy		≤50mΩ Wartość początkowa
3	Rezystancja izolacji		≥100MΩ (500VDC)
4	Dielektryk Woltaż	Między niepodłączone zaciski	500 V/0,5 mA/60 s
		Między terminalami i metalową ramę	1500 V/0,5 mA/60 s
5	Życie elektryczne		≥10000 cykli
6	Życie mechaniczne		≥100000 cykli
7	Temperatura pracy		-25 ~ 125 ℃
8	Częstotliwość robocza		Elektryczne: 15 cykli Mechaniczne: 60 cykli
9	Odporny na wibracje		Częstotliwość wibracji: 10 ~ 55 Hz; Amplituda: 1,5 mm; Trzy kierunki: 1H
10	Możliwość lutowania: Ponad 80% zanurzonej części należy pokryć lutem		Temperatura lutowania: 235 ± 5 ℃ Czas zanurzenia: 2 ~ 3 S
11	Odporność na ciepło lutowania		Lutowanie zanurzeniowe: 260 ± 5 ℃ 5 ± 1 S Lutowanie ręczne: 300 ± 5 ℃ 2 ~ 3 S
12	Atesty bezpieczeństwa		UL, CSA, VDE, ENEC, CE
13	Warunki testu		Temperatura otoczenia: 20 ± 5 ℃ Wilgotność względna: 65 ± 5% wilgotności względnej Ciśnienie powietrza: 86 ~ 106 KPa
