Podświetlany przełącznik kołyskowy: rodzaje, okablowanie i przewodnik zakupów

Podświetlany przełącznik kołyskowy służy jako rodzaj włącznika/wyłącznika, który jest wyposażony w diodę LED lub światło neonowe, które wskazuje, czy przełącznik znajduje się w pozycji włączenia/włączenia, czy też nie jest to łatwe. Dzięki wskaźnikowi przełącznik kołyskowy jest dobrze widoczny nawet w ciemnych lub zagraconych panelach sterowania. Podświetlane przełączniki kołyskowe znalazły zastosowanie w wielu zastosowaniach w samochodach, łodziach, pojazdach kempingowych, rowerach, sprzęcie gospodarstwa domowego, maszynach przemysłowych, elektrycznych systemach sterowania itp.

Podświetlane przełączniki kołyskowe można stosować zarówno w obwodach niskiego napięcia, jak i sektorach wysokiego napięcia. Można spotkać przełączniki 12 V stosowane w zastosowaniach motoryzacyjnych, a także przełączniki 120 V AC do użytku w domach i przemyśle. Wybierając odpowiedni typ, należy określić napięcie systemu, prąd znamionowy, rodzaj obciążenia, rozmieszczenie zacisków, rozmiar przełącznika i obszar instalacji.

Co to jestPodświetlany przełącznik kołyskowy?

Przełącznik kołyskowy wykonany jest zmechanizm kołysający, który może aktywować obwód elektryczny. Przełącznik kołyskowy zostaje ustawiony w pozycji włączonej, a zasilacz zostaje podłączony do zasilanego sprzętu. Ponadto włącznik posiada wbudowaną diodę LED lub neon sygnalizującą załączenie zasilania.

Przełącznik może wskazywać, czy odbiera zasilanie, jest włączony lub czy działa inny obwód, w zależności od projektu i konfiguracji urządzenia. Istnieje kilka różnych sposobów podłączenia przełącznika, w zależności od typu. Przed rozpoczęciem instalacji należy jednak zapoznać się z instrukcją okablowania i oznaczeniami producenta.

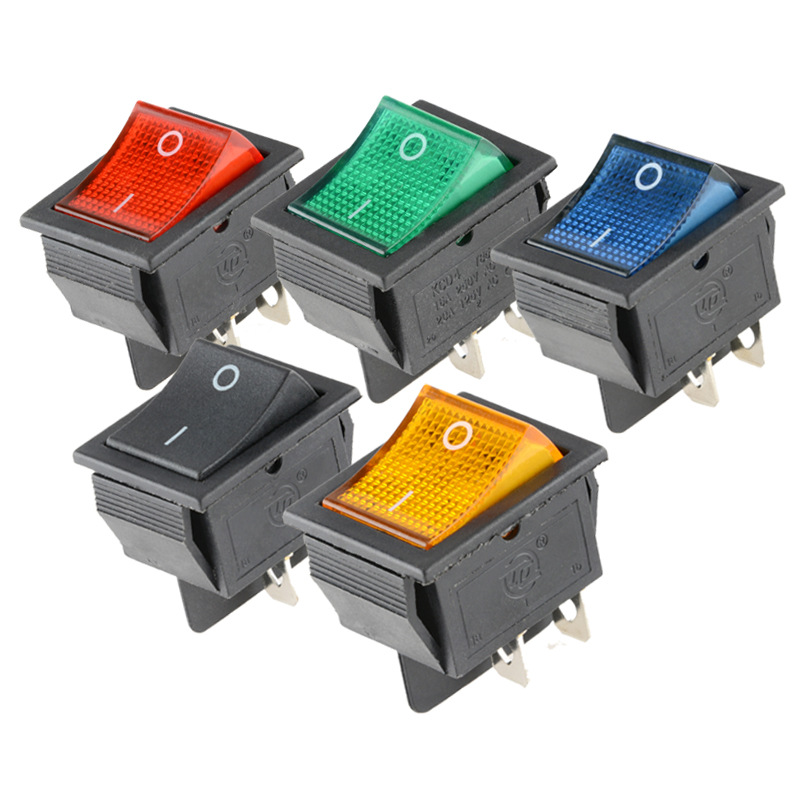

Typowe typy podświetlanych przełączników kołyskowych

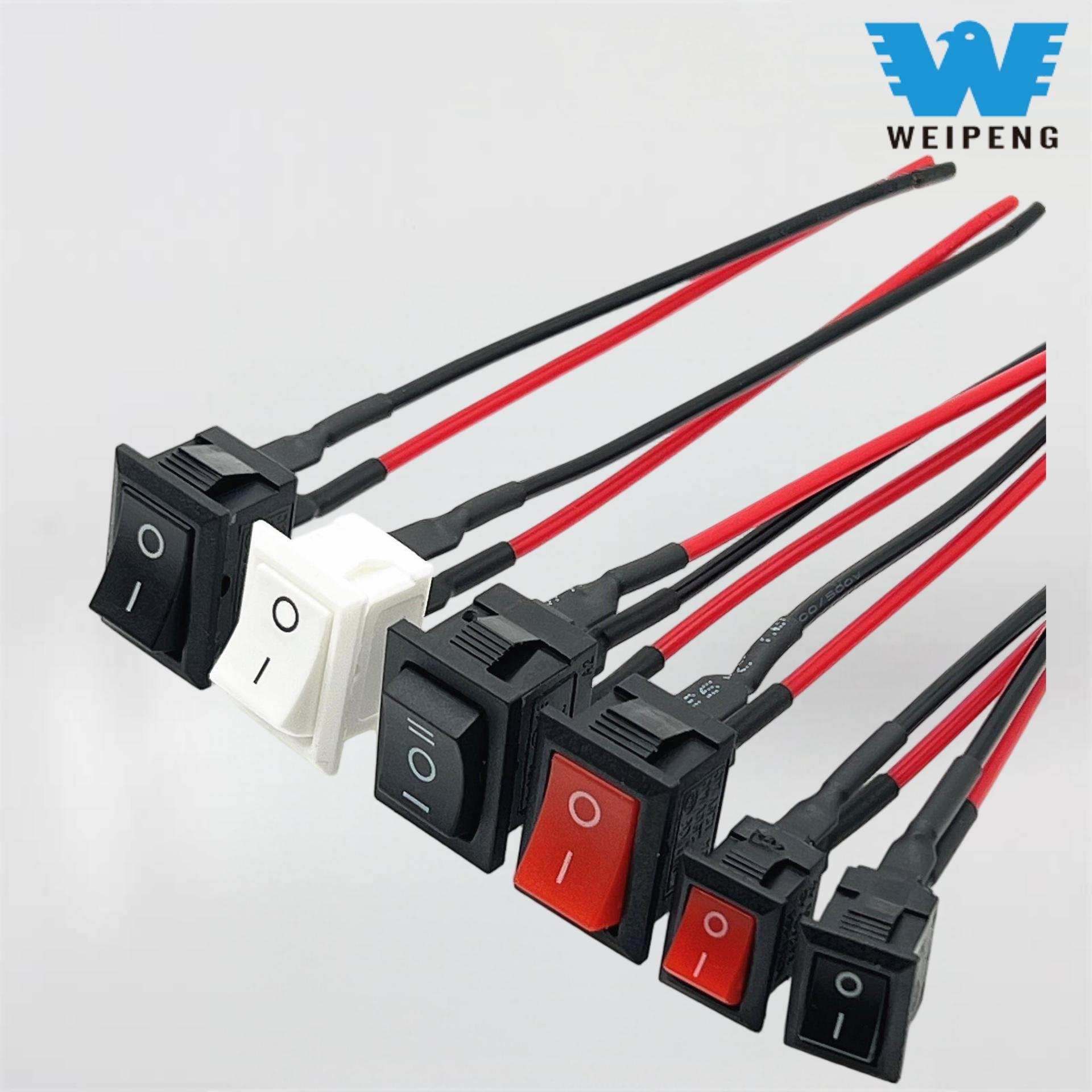

Przełączniki kołyskowe z dwoma zaciskami

Przełącznik dwuzaciskowy przeznaczony jest do pracy w trybie prostego włączania i wyłączania. Ogólnie rzecz biorąc, tego typu urządzenie przełączające łączy się zarówno z obwodami obciążenia, jak i zasilania elektrycznego i może świecić diodą LED, gdy jest pod napięciem. Na niektóre typy diod LED wpływa polaryzacja, dlatego połączenia należy wykonać w sposób opisany poniżej.

Przełączniki kołyskowe z trzema zaciskami

Konstrukcje z trzema zaciskami charakteryzują się możliwością wprowadzenia energii elektrycznej, przełączalnymi sygnałami i połączeniem uziemienia. Dzięki oddzielnemu zaciskowi do uziemienia rozważany wskaźnik może działać bez problemów. Ten typ konstrukcji jest często stosowany w samochodach i łodziach.

Przełączniki kołyskowe z czterema i pięcioma zaciskami

Przełączniki 4 i 5-zaciskowe mogą zapewniać niezależne oświetlenie, przełączanie dwubiegunowe lub wiele wyjść. Nadają się do bardziej wyrafinowanych głowic sterujących, chociaż prawidłowe okablowanie zależy od wewnętrznej konfiguracji obwodu. Dlatego należy postępować zgodnie z podanym schematem, zamiast upraszczać proces okablowania poprzez standardowe miejsca zacisków.

Konfiguracje SPST, SPDT i DPDT

Przełącznik SPST ma możliwość zamknięcia tylko jednego obwodu i przełączania go tylko z włączenia na wyłączenie. Przełączniki SPDT włączają jedno wejście i pracują na dwóch wyjściach. Przełączniki DPDT działają na dwóch obwodach i mają możliwość wyboru wejść lub odwrócenia polaryzacji. Przełącznik SPST jest najpowszechniejszą formą przełącznika używaną w typowych zastosowaniach, takich jak włączanie lampy.

Co to jestPodświetlany przełącznik kołyskowyUżywane do 12 V?

Przełącznik kołyskowy 12 V z podświetleniem jest przeznaczony do stosowania w obwodach elektrycznych zasilanych prądem stałym (DC) o napięciu 12 V. Typowe zastosowania obejmują:

• Oświetlenie samochodowe i motocyklowe
• Listwy świetlne LED i światła robocze
• Wentylatory chłodzące i pompy wodne
• Akcesoria do łodzi i pojazdów kempingowych
• Wyposażenie deski rozdzielczej i panelu sterowania
• Systemy elektryczne zasilane akumulatorowo

Norma 12V nie określa górnej granicy prądu dla wyłącznika. Można np. stwierdzić, że wyłącznik może pracować na napięciu 12V przy prądzie 20A. Jednak podczas uruchamiania niektóre maszyny, takie jak silniki i pompy, mogą pobierać większy prąd. W tym celu należy zastosować odpowiednie przekaźniki do sterowania dużymi prądami lub obciążeniami indukcyjnymi.

Jak wybrać odpowiedni podświetlany przełącznik kołyskowy

Sprawdź napięcie i prąd znamionowy

Wybierz przełącznik, który będzie działał prawidłowo z napięciem i prądem obwodu. Na przykład przełącznika o napięciu znamionowym 12 V DC nie można używać w obwodzie o napięciu 120 V lub 230 V AC. Oprócz normalnego prądu roboczego należy również wziąć pod uwagę prąd rozruchowy lub rozruchowy obciążenia.

Rozważ typ obciążenia

Silniki elektryczne, pompy, urządzenia grzewcze, żarówki i sterowniki LED nakładają różne obciążenia na przełączniki. Wartości znamionowe uwzględniające wyłącznie obciążenia rezystancyjne mogą nie mieć zastosowania do obciążeń indukcyjnych, takich jak silniki elektryczne. Doboru wyłączników należy dokonać w zależności od obciążeń, jakie mają wytrzymać.

Potwierdź wymiary montażowe

Przed złożeniem zamówienia należy sprawdzić wymiary wycięcia w panelu, grubość panelu, położenie zaczepu mocującego oraz prześwity za panelem. Przełącznik może dostać się do wycięcia z przodu, ale nadal może kolidować z innymi częściami i okablowaniem.

Przejrzyj specyfikacje wskaźników

Pobór mocy wskaźników LED jest bardzo niski, dlatego zwykle stosuje się je w systemach 12V. Upewnij się, że dioda LED zawiera wewnętrzny rezystor i sprawdź, czy ma on polaryzację. Użycie przełącznika o innym napięciu może spowodować nieprawidłowe ustawienie wskaźnika.

Weź pod uwagę ochronę środowiska

Powinniśmy wybierać przełączniki, które są odporne na wilgoć i zapobiegają rdzewieniu, jeśli będą używane na zewnątrz, w pomieszczeniach zamkniętych, w środowisku morskim lub w środowiskach zapylonych i wibrujących.

Jak podłączyć podświetlany przełącznik kołyskowy?

Okablowanie podświetlanego przełącznika kołyskowego obejmuje określenie specyfikacji konkretnego przełącznika, w tym liczby zacisków i układu. Przed rozpoczęciem pracy należy zawsze odłączyć zasilanie i dokładnie zidentyfikować każdy z zacisków. Podłączenie do sieci elektrycznej powinno być wykonane wyłącznie przez wykwalifikowanych techników.

Typowe okablowanie 12 V z trzema zaciskami

Bezpieczne zasilanie dodatnie -> Zacisk zasilania lub wejściowy
Wyjście przełączane -> Dodatni zacisk obciążenia
Ujemny system -> Zacisk uziemiający i obciążenie ujemne

Energia elektryczna powinna być dostępna na obciążeniu natychmiast po włączeniu przełącznika, co oznacza włączenie wskaźnika. Wkładkę bezpiecznikową należy zamontować bezpośrednio przy zasilaniu, czyli akumulatorze. Wartość bezpiecznika musi również odpowiadać rodzajowi przewodu i specyfikacji obwodu.

Typowe okablowanie z dwoma zaciskami

Zasilanie dodatnie -> Zacisk przełączający 1
Zacisk przełączający 2 -> Obciążenie dodatnie
Załaduj ujemnie -> Ujemnie w systemie

Jeśli przełącznik zawiera diodę LED czułą na polaryzację, ważne jest prawidłowe podłączenie przewodów dodatniego i ujemnego. W przypadku zamiany przewodów dioda LED nie zaświeci się pomimo tego, że włącznik będzie działał prawidłowo.

Okablowanie i względy bezpieczeństwa

Użyj przewodu o odpowiednim prądzie znamionowym i skorzystaj z izolowanych końcówek oraz rurek termokurczliwych, aby mieć pewność, że wszystkie połączenia są bezpieczne. Nie prowadź przewodów w pobliżu ostrych narożników, źródeł wysokiej temperatury lub obszarów, które mogą powodować ruch. W przypadku pojazdów należy sprawdzić, czy wiązka przewodów nie jest również narażona na wibracje i otarcia. W przypadku okablowania morskiego należy upewnić się, że złącza i przewody są wolne od korozji.

Podświetlony przełącznik kołyskowy nie zastępuje wyłącznika automatycznego, prawidłowego uziemienia ani bezpiecznika. Jeśli przełącznik nagrzeje się zbyt mocno, stopi, odbarwi się, zacznie iskrzyć lub zacznie wydzielać zapach spalenizny, należy go wyłączyć, ponieważ może to wskazywać na usterkę elektryczną, taką jak nadmierny prąd, luźne połączenie, wadliwe styki lub przewody zbyt cienkie, aby wytrzymać obciążenie.

WspólnyPodświetlany przełącznik kołyskowyProblemy

Wskaźnik nie świeci

Do typowych przyczyn zalicza się odwrócenie polaryzacji, brak uziemienia, błąd w identyfikacji zacisków lub użycie wskaźnika zaprojektowanego dla innego napięcia. Poprawnie porównaj prace instalacyjne ze schematem elektrycznym producenta i sprawdź, czy na odpowiednich zaciskach występuje napięcie.

Obciążenie działa, ale wskaźnik nie

Nawet jeśli styki włącznika są dobrze przewodzące, równie ważne jest sprawdzenie, czy urządzenie ma osobne uziemienie lub zasilanie. Sprawdź także, czy urządzenie posiada źródło światła działające oddzielnie od pozostałych.

Wskaźnik pozostaje włączony, gdy przełącznik jest wyłączony

Niektóre modele przełączników działają w ten sposób, że zapalają się, gdy na ich wejściu obecne jest zasilanie. To zachowanie może być normalne w przypadku tego konkretnego urządzenia. Przed wymianą przełącznika należy sprawdzić obwód wskaźnika przełącznika.

Wskaźnik miga lub przełącznik nagrzewa się

Problemy takie jak luźne połączenia, spadek napięcia, wysoki przepływ prądu lub nieodpowiednie obciążenia mogą powodować migotanie i przegrzanie. Należy to sprawdzić, odłączając obwód i sprawdzając parametry przełącznika, rozmiar przewodu oraz sposób podłączenia i obciążenia urządzenia. W razie potrzeby może być konieczne zastosowanie przekaźnika w przypadku silnika, pomp lub innych obciążeń pobierających duże prądy.

Często zadawane pytania

Czy podświetlany przełącznik kołyskowy wymaga przewodu uziemiającego?

Nie zawsze tak jest. W przypadku liczników dwuzaciskowych łączą one swój wskaźnik wewnętrznie, co oznacza, że ​​nie jest konieczne oddzielne uziemienie. Modele posiadające trzy zaciski powinny zawsze mieć własny punkt uziemienia. Zawsze sprawdzaj odpowiednie zaciski i specyfikacje produktów.

Czy podświetlany przełącznik kołyskowy 12 V może sterować oświetleniem LED?

Twierdzenie jest ważne, ponieważ przełącznik ma wartość znamionową odpowiadającą napięciu systemu, znamionowemu prądowi roboczemu i prądowi rozruchowemu sterownika LED. W przypadku stosowania większych listew LED lub kilku opraw może być wymagany przekaźnik.

Czy przełącznik kołyskowy 12 V może być używany z zasilaniem domowym?

Nie, przełącznik kołyskowy o napięciu znamionowym 12 V DC nie może być używany przy napięciu 120 V lub 230 V AC. Przełącznik prądu przemiennego musi być przystosowany do napięcia, prądu przemiennego, rodzajów obciążeń i obowiązujących norm bezpieczeństwa dotyczących energii elektrycznej w gospodarstwie domowym.

Dlaczego mój przełącznik kołyskowy LED świeci słabo, gdy jest wyłączony?

Niewielki prąd upływowy z gadżetu lub obciążenia w obwodzie powoduje słabe światło. Czasami zamiast tego rozwiązania można zastosować inny przełącznik, przekaźnik lub urządzenie również po stronie obciążenia.

Jak mogę przetestować przełącznik kołyskowy?

Aby sprawdzić ciągłość, należy odłączyć wyłącznik od źródła zasilania i ustawić multimetr w tryb ciągłości. Działanie przełącznika powinno być takie, aby podczas pracy reagował zarówno na otwarcie, jak i na zamknięcie. Nigdy nie przeprowadzaj testów ciągłości obwodu pod napięciem.

Odpowiednio oświetlony przełącznik kołyskowy ma specyfikacje napięcia, prądu, rodzaju obciążenia, zacisków, rozmiaru i funkcji, które pasują do jego otoczenia. Aby aktywować małe akcesorium 12 V, odpowiednim wyborem będzie przełącznik SPST. Jeśli w grę wchodzą silniki lub ciężki sprzęt, potrzebny będzie przekaźnik, a także bezpieczniki i odpowiednie przewody w innych układach elektrycznych.
