Mikroprzełącznik 5a 125 250v

Mikroprzełącznik 5a 125 250vto niewielki przełącznik migowy, który służy do włączania i wyłączania obwodów elektrycznych do maksymalnie 5 A w określonych granicach roboczych przy napięciu 125 V AC i 250 V AC. Jest powszechnie stosowany w urządzeniach elektronicznych, systemach sterowania, automatach sprzedających, sprzęcie biurowym, drzwiach i pokrywach, urządzeniach itp.

Sprawdź, czy oprócz istniejących wartości znamionowych, rodzaj obciążenia, typ siłownika, siła, konfiguracja zacisków, wymiary i warunki środowiskowe są odpowiednie do planowanego zastosowania komponentów.

Co oznacza 5A 125/250VAC?

Oznaczenie „5A 125/250VAC” zazwyczaj wskazuje, że przełącznik może wytrzymać maksymalnie 5 amperów przy napięciu 125 V prądu przemiennego lub 250 V prądu przemiennego, jeśli jest używany z odpowiednim obciążeniem zalecanym przez producenta.
Ta specyfikacja zwykle dotyczy obciążeń rezystancyjnych.

Urządzenia takie jak silniki, cewki, sprężarki, lampy, transformatory i zasilacze elektroniczne mogą podlegać wysokiemu prądowi rozruchowemu lub wyładowaniom łukowym. W takich przypadkach może być konieczne zastosowanie urządzeń o innej obciążalności lub zastosowanie odpowiedniego urządzenia tłumiącego.

Oznacza to ocenę AC. Nie gwarantuje to jednak, że przełącznik jest dopuszczony do użytku przy napięciu 125 VDC lub 250 VDC. Przed kontynuowaniem zawsze szukaj odrębnej wartości znamionowej prądu stałego w przypisanym arkuszu danych.

Jak działa mikroprzełącznik?

Mikroprzełącznik wykorzystuje mechanizm zatrzaskowy. W momencie, gdy siłownik znajdzie się w dokładnym miejscu, wewnętrzna sprężyna szybko zmienia stan styku. Pozwala to zatem na doskonałą niezawodność wyłącznika pomimo jego minimalnego ruchu i stałego punktu pracy.

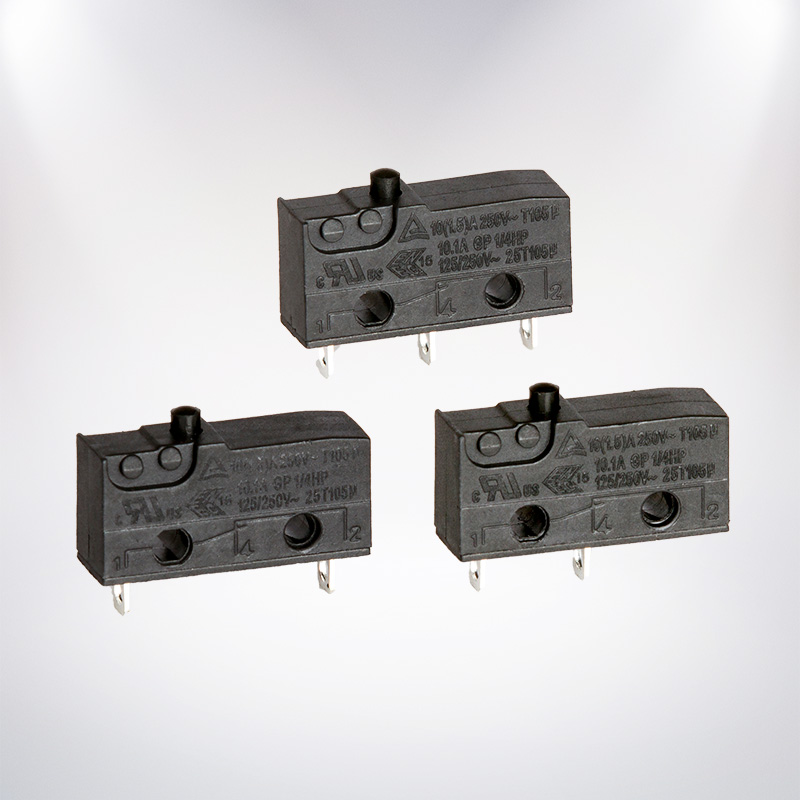

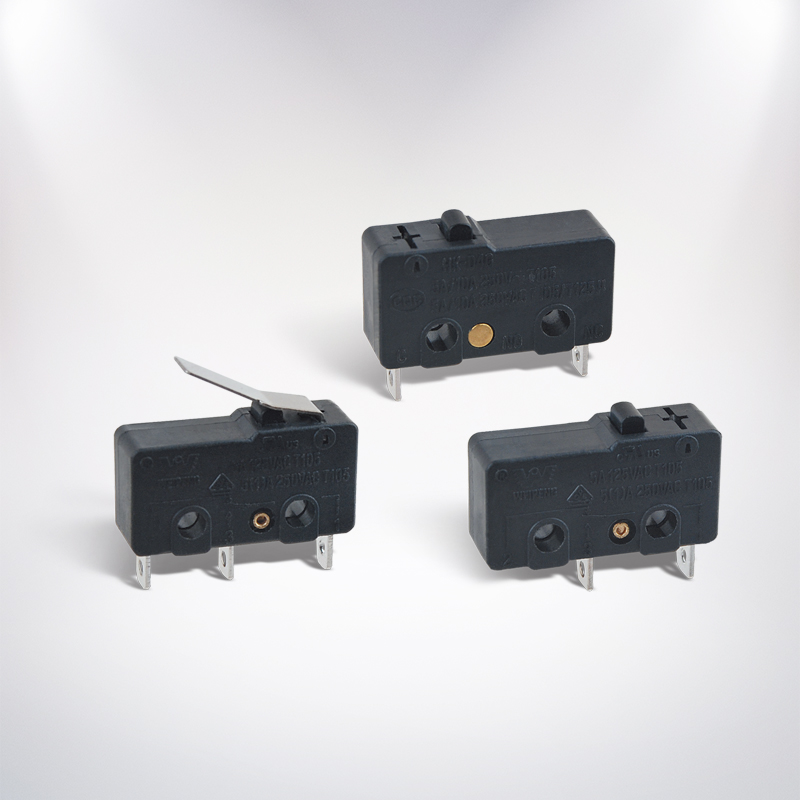

Do typowych typów siłowników należą tłok, dźwignia zawiasowa, dźwignia rolkowa i symulowana rolka. Odpowiedni typ siłownika dobierany jest na podstawie dostępnej przestrzeni, kierunku ruchu oraz siły i odległości potrzebnej do realizacji procesu.

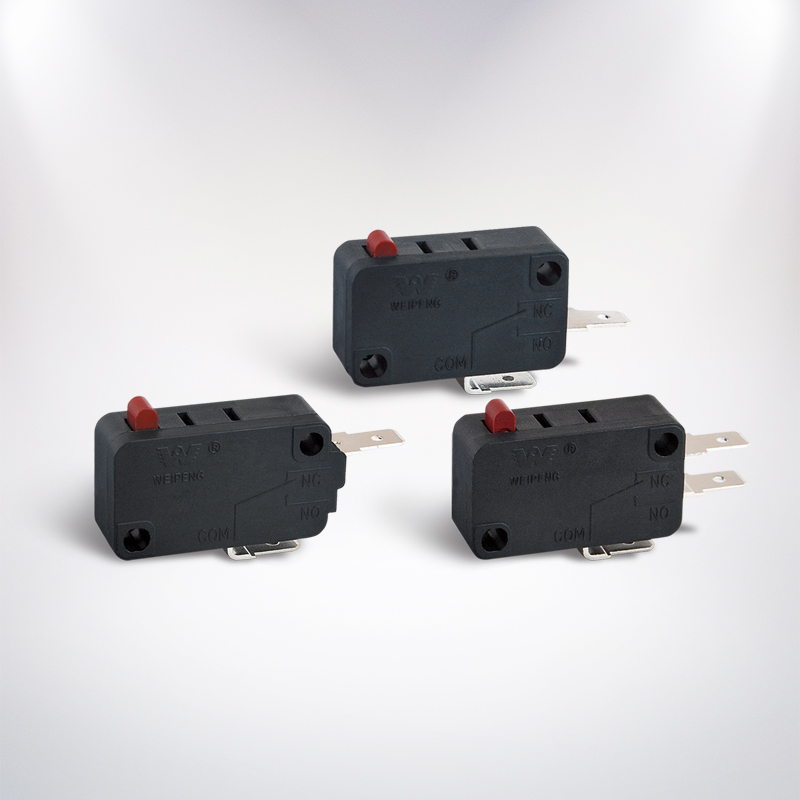

Konfiguracja terminala SPDT

Kilka modeli 5A działa w trybie SPDT (Single Pole Double Throw). Typowe zaciski w SPDT to COM, NC i NO.

Gdy obwód jest aktywowany poprzez naciśnięcie siłownika, należy zastosować COM w połączeniu z NO. Z drugiej strony, użyj COM w połączeniu z NC, gdy obwód powinien pozostać zamknięty w stanie gotowości i stać się otwarty, gdy siłownik zostanie włączony. Przed wykonaniem okablowania należy sprawdzić etykietę na przełączniku.

Co to jest czuły mikroprzełącznik?

Czuły mikroprzełącznik działa z dość małą siłą. Przydaje się, gdy wyłącznik uruchamiany jest za pomocą lekkich drzwiczek, plastikowej wypustki, małego mechanizmu lub ograniczonego ruchu.

Czułość jest określana na podstawie wartości większej niż bieżąca ocena. Sprawdź następujące specyfikacje:

• Siła robocza i siła zwalniająca
• Przed i poza podróżą
• Pozycja robocza
• Typ i długość siłownika
• Żywotność mechaniczna i elektryczna

Zastosowanie dźwigni rolkowej może zminimalizować wysiłek wymagany od systemu zewnętrznego. Jednak nieprawidłowe ustawienie może prowadzić do naprężeń bocznych i przedwczesnej awarii. Powinien działać prawidłowo, działając bez przekraczania specyfikacji przekroczenia zakresu.

Mikroprzełączniki 5A, 10A, 16A i 21A

Mikroprzełączniki są produkowane w różnych wersjach prądowych, a mianowicie 5A, 10A, 16A i 21A. Wyższa wartość prądu znamionowego niekoniecznie jest właściwym wyborem; niezwykle ważne jest, aby przełącznik był zgodny z napięciem aplikacji, typem obciążenia, pomiarami, typem zacisku i normami.

Kiedy patrzysz na mikroprzełącznik o natężeniu 5 A przy napięciu 125 V i 250 V z innymi modelami o natężeniu 10 A, 16 A i 21 A, powinieneś porównać wszystkie specyfikacje, a nie tylko patrzeć na wartość znamionową. Przełącznik o wyższych parametrach może różnić się od modeli o niższych parametrach konstrukcyjnych, takich jak otwory montażowe, skok siłownika, położenie zacisków i wymiary styków.

Względy obciążenia i bezpieczeństwa

Przed podłączeniem obciążenia należy określić nie tylko prąd normalny, ale także prąd rozruchowy lub rozruchowy. Obciążenia rezystancyjne są zwykle znacznie łatwiejsze w obsłudze niż obciążenia indukcyjne lub pojemnościowe. Silniki i cewki mogą generować iskry, które mogą uszkodzić styki, nawet jeśli normalny prąd jest niższy niż 5 A.

W głównych zastosowaniach należy zastosować odpowiednią izolację, zabezpieczenie przed przeciążeniem, zabezpieczenie mechaniczne i obudowę. Zwykle należy dokonać prawidłowej instalacji przełącznika, tak aby przerwał przewód przewodzący, zgodnie z projektem urządzenia i lokalnymi przepisami elektrycznymi.

Przed przystąpieniem do prac instalacyjnych lub testowych w tym zakresie należy odłączyć zasilanie sieciowe. Okablowanie napięcia sieciowego powinno zostać wykonane lub sprawdzone przez wykwalifikowanego specjalistę.

Wskazówki dotyczące montażu i instalacji

Przed złożeniem zamówienia należy zawsze sprawdzić wymiary korpusu, rozstaw otworów montażowych, wysokość siłownika, typ zacisku i pozycję roboczą. Przełączniki, które wyglądają podobnie, niekoniecznie są wymienne.

Siłownik należy naciskać we właściwym kierunku i nie wolno go używać jako twardego ogranicznika mechanicznego, chyba że producent zaleci inaczej. Należy unikać nadmiernych uderzeń, nacisków bocznych, wilgoci, wilgoci i wibracji.

Istnieją różne rodzaje powszechnie używanych terminali; obejmują one zaciski lutownicze, zaczepy do szybkiego łączenia, styki PCB i zaciski przewodów. Styl można wybrać w oparciu o zastosowaną technikę montażu i dostępność miejsca.

Jak wybrać odpowiedni model

Skorzystaj z tej listy kontrolnej przed zakupem:

• Sprawdź napięcie AC lub DC i rzeczywisty prąd obciążenia.
• Określ, czy obciążenie jest rezystancyjne, indukcyjne, pojemnościowe, silnikowe czy lampowe.
• Wybierz SPDT, SPST-NO lub SPST-NC w zależności od obwodu.
• Wybierz wymaganą siłę roboczą i styl siłownika.
• Porównaj wymiary montażowe i położenie zacisków.
• Sprawdź temperaturę roboczą, uszczelnienie, trwałość elektryczną i atesty.
• Poproś o oficjalny arkusz danych, aby uzyskać dokładny numer części.

Często zadawane pytania: Czuły mikroprzełącznik SPDT 5A 125/250VAC

Co to jest czuły mikroprzełącznik SPDT 5A 125/250VAC?

Przełącznik jest urządzeniem o niskim działaniu siły i działaniu migowym, ze wspólnym zaciskiem i podwójnymi wyjściami. Jego maksymalny prąd znamionowy wynosi 5 A przy pracy w kontrolowanych warunkach.

Czy mogę go używać do zasilania 250 V DC?

Nie, chociaż oznaczenie 125/250 VAC reprezentuje wartość znamionową prądu przemiennego, nie podaje wartości znamionowej napięcia stałego. Zawsze szukaj przełącznika z podanym napięciem i prądem stałym.

Jaka jest różnica między NO i NC?

Przełącznik normalnie otwarty umożliwia przepływ prądu, gdy na przełączniku nie zostanie naciśnięty żaden element, natomiast przełącznik normalnie zamknięty umożliwia przepływ prądu, gdy naciśnięty zostanie element uruchamiający.

Czy mikroprzełącznik 5 A może sterować silnikiem?

Chociaż prąd silnika jest mniejszy niż 5 A, przełącznik może nie działać poprawnie. Zidentyfikuj prąd rozruchowy i łuk indukcyjny, który może przekroczyć pojemność przełącznika. Oceń obciążalność silnika lub użyj przekaźnika lub stycznika.

Czy mogę zastąpić przełącznik 5A modelem 16A lub 21A?

Dzieje się tak tylko wtedy, gdy zamiennik ma ten sam rozmiar pod względem wymiarów, ruchu siłownika, rozmieszczenia zacisków, rozmieszczenia styków, napięcia znamionowego i certyfikacji. Sama większa moc znamionowa nie wystarczy.

Jak długo działa mikroprzełącznik?

Żywotność produktu zależy od obciążenia, częstotliwości komunikatów, wyrównania, środowiska i jakości instalacji. Żywotność mechaniczna i elektryczna to odrębne terminy; dlatego należy przestrzegać specyfikacji trwałości elektrycznej w odniesieniu do rzeczywistego obciążenia.

Podsumowując,Mikroprzełącznik 5a 125 250vjest realną opcją dla małych systemów sterowania AC i wykrywania położenia, jeśli obciążenie i parametry mechaniczne są odpowiednie. Sprawdź specyfikacje, wybierz odpowiednie zaciski i element wykonawczy dla SPDT i skorzystaj z przekaźnika lub rozwiązania o dużej wytrzymałości w przypadku urządzeń o znacznym prądzie rozruchowym lub w przypadku wymagających zastosowań elektromechanicznych.
