Mikroprzełącznik NC: ostateczny podręcznik poznania, wyboru i obsługi mikroprzełączników NC

Mikroprzełączniki znają osoby zajmujące się elektroniką, automatyką przemysłową i społecznością DIY; mniej znani mistrzowie obwodów sterujących. Jednym z typów mikroprzełączników jest mikroprzełącznik NC (mikroprzełącznik normalnie zamknięty), który jest niezwykle ważny. Jeśli zastanawiasz się, jak zidentyfikować przełącznik NC, jego zastosowanie lub znaleźć odpowiedni NC do swojego projektu, w tym przewodniku znajdziesz wszystkie odpowiedzi na temat mikroprzełączników NC, ich odróżnienia od mikroprzełączników NO i ich zastosowań.

Co to jestMikroprzełącznik NC?

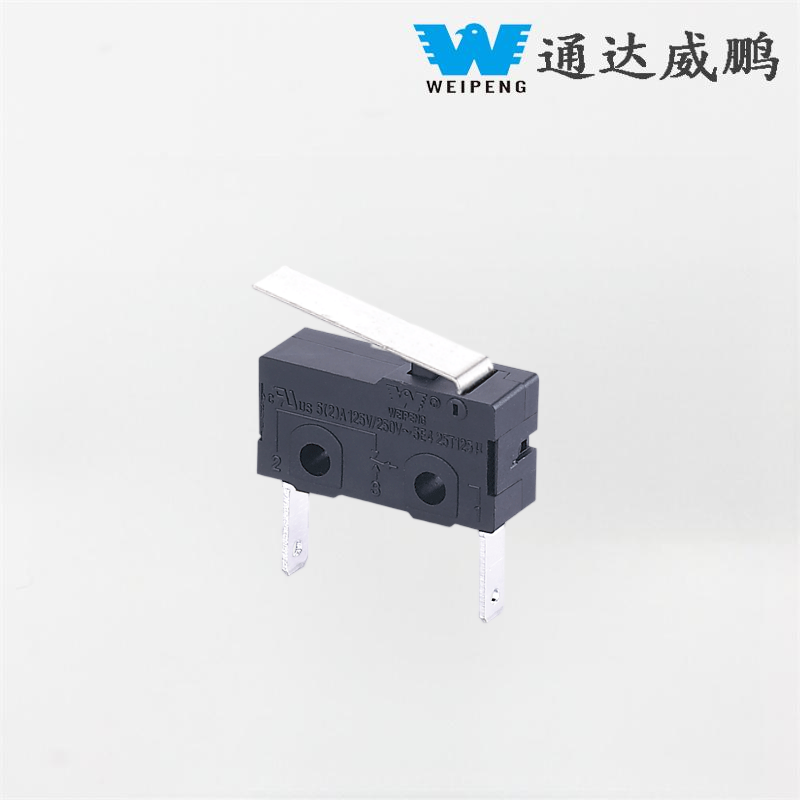

Mikroprzełącznik NC lub mikroprzełącznik normalnie zamknięty to przełącznik elektryczny, który pozostaje w pozycji zamkniętej, umożliwiając przepływ prądu do czasu jego uruchomienia. Następnie przełącznik otwiera się i zatrzymuje przepływ prądu w obwodzie. Jest to sprzeczne z mikroprzełącznikiem NO (normalnie otwarty), który jest otwarty przed uruchomieniem i zamykany później. Istnieją inne terminy określające mikroprzełączniki, a jednym z nich są przełączniki migowe ze względu na ich szybkie ruchy przełączające.

W trybie pracy, gdy siłownik nie pracuje, styki stykają się i przepływa prąd. Po uruchomieniu siłownika styki otwierają się, przerywając przepływ prądu. Tego typu mikroprzełączniki NC stają się niezbędne w obwodach zabezpieczających wyłącznik awaryjny, w misjach związanych z bezpieczeństwem i wymagających sprzężenia zwrotnego.

Jak działa mikroprzełącznik NC?

Mikroprzełączniki są zasilane przez system, który pozwala im wytworzyć szybki i określony ruch uruchamiający. Wewnątrz wyłącznika znajduje się mechanizm przycisku sprężynowego. Po naciśnięciu siłownika następuje „zatrzaśnięcie” i zmienia się położenie styków.

Dla mikroprzełącznika NC:

• Gdy siłownik nie jest w ruchu, zacisk COM łączy się z zaciskiem NC.
• Naciśnięcie siłownika przerywa połączenie COM-NC, otwierając obwód.

Zasada ta ma niezliczone zastosowania; obejmuje to wszystko, od blokad bezpieczeństwa w urządzeniach i sterownikach maszyn przemysłowych po drzwi wind i automaty sprzedające.

Jak sprawdzić, czy przełącznik jest NC, czy NO?

Wiedza o tym, czy mikroprzełącznik jest w trybie NC czy NO, jest ważnym aspektem rozwoju i konserwacji obwodów. Oto kilka metod identyfikacji typu:

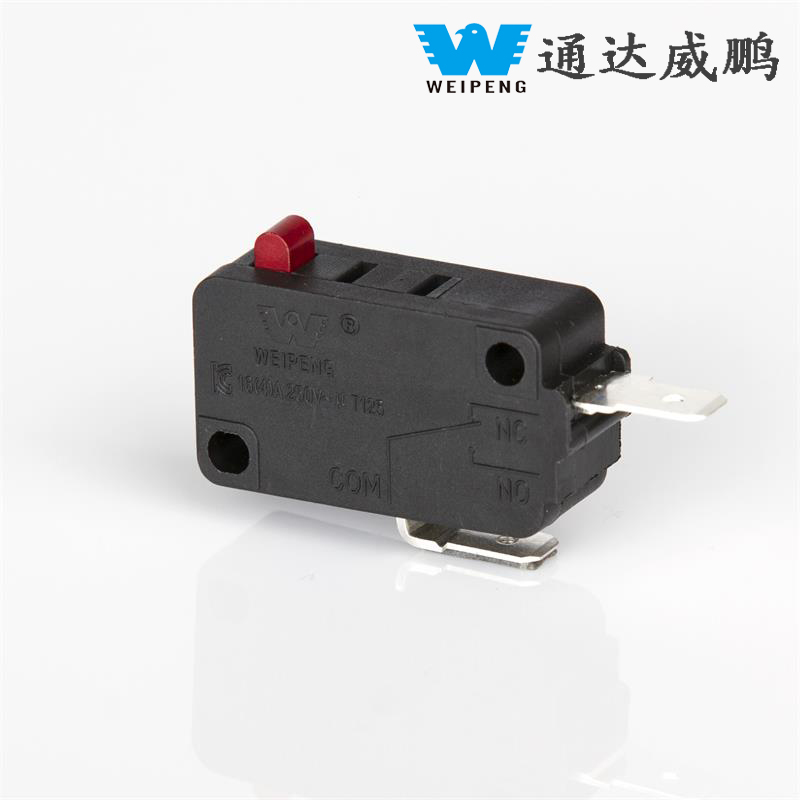

Kontrola wizualna:„NC” (normalnie zamknięty) i „NO” (normalnie otwarty) to etykiety zwykle spotykane na wielu mikroprzełącznikach. Należy sprawdzić obudowę przełącznika pod kątem oznakowania.

Testowanie za pomocą multimetru:Ustaw multimetr na tryb ciągłości (lub omowy). Umieść jedno odprowadzenie w punkcie COM, a drugie odprowadzenie do podejrzanego punktu NC. Multimetr powinien wskazywać ciągłość bez naciskania siłownika. Podczas naciskania siłownika należy przerwać ciągłość.

Karta katalogowa producenta:Po wyświetleniu arkusza danych terminale ujawnią, czy są to NC, NO i COM, a także inne specyfikacje.

Wykonanie tych kroków umożliwi dokładne zidentyfikowanie i podłączenie odpowiedniego przełącznika dla danego obwodu.

Typowe zastosowania mikroprzełączników NC

Mikroprzełącznik NC znajduje zastosowanie w nieskończonej liczbie zastosowań, w których bezpieczeństwo i natychmiastowe działanie są najważniejsze.

1. Mechanizmy bezpieczeństwa:Mikroprzełączniki NC stosowane są jako elementy odporne na awarie w maszynach przemysłowych i sprzęcie AGD. Na przykład przełącznik NC wyłączy obwód po otwarciu drzwi lub pokrywy, a maszyna przestanie działać, zapobiegając w ten sposób wypadkom.

2. Systemy zatrzymania awaryjnego:Przyciski zatrzymania awaryjnego zazwyczaj współpracują z mikroprzełącznikami NC. Po naciśnięciu przycisku zatrzymania awaryjnego następuje otwarcie obwodu, co powoduje natychmiastowe zatrzymanie urządzenia.

3. Systemy bezpieczeństwa:Mikroprzełącznik NC to instrument stosowany w przełącznikach sabotażowych przeznaczonych do systemów alarmowych i aktywuje alarm w przypadku włamania do drzwi lub okna.

4. Zastosowania motoryzacyjne:W pojazdach mikroprzełączniki NC umożliwiają włączenie pedału hamulca, co powoduje włączenie świateł stopu lub zatrzymanie działania tempomatu.

5. Windy i kontrola dostępu:Mikroprzełączniki NC w drzwiach wind odpowiadają za wykrywanie zamknięcia drzwi. Jeśli drzwi nie zostaną całkowicie zamknięte, winda nie będzie działać.

Przypadki te pokazują znaczenie mikroprzełączników NC w zapewnianiu bezpieczeństwa operacyjnego i niezawodności systemu.

Porównanie mikroprzełączników NC i NO

Rozpoznanie różnicy między mikroprzełącznikami NC i mikroprzełącznikami NO ma kluczowe znaczenie dla zapewnienia odpowiedniego projektowania obwodów i rozwiązywania problemów.

NC (normalnie zamknięty):Domyślnie obwód pozostaje zamknięty i jest otwierany poprzez uruchomienie. Jest zwykle stosowany, gdy przerwanie obwodu oznacza zmianę stanu lub powoduje ostrzeżenie, szczególnie w zastosowaniach związanych z bezpieczeństwem.

NIE (normalnie otwarty):Domyślny stan przełącznika to „wyłączony” i należy go aktywować, aby zamknąć obwód. Przełącznik może służyć do włączania urządzeń i alarmów, na przykład poprzez naciśnięcie przycisku włączającego lampę.

Decyzja o zastosowaniu NC lub NO będzie zależała od zastosowania. NC lepiej nadaje się do monitorowania typowych zakłóceń, natomiast NO należy wybierać w przypadkach, gdy należy rozpocząć działanie w przypadku zmiany.

Jak wybrać odpowiedni mikroprzełącznik NC?

W obliczu mnóstwa marek i produktów należy pamiętać o kilku kwestiach, aby wybrać odpowiedni mikroprzełącznik NC.

1. Parametry elektryczne:Upewnij się, że wybrane mikroprzełączniki odpowiadają wymaganiom napięcia i prądu Twojego systemu, ponieważ istnieje wiele wariantów do wyboru.

2. Siła uruchamiająca:Mikroprzełączniki mają różne wymagania dotyczące siły do ​​uruchomienia. Wybierz zgodnie z wymaganiami dotyczącymi czułości i jeśli w przypadku delikatnych zastosowań potrzebne są niższe siły, a w przypadku zastosowań sztywnych niezbędne mogą być opcje większej siły.

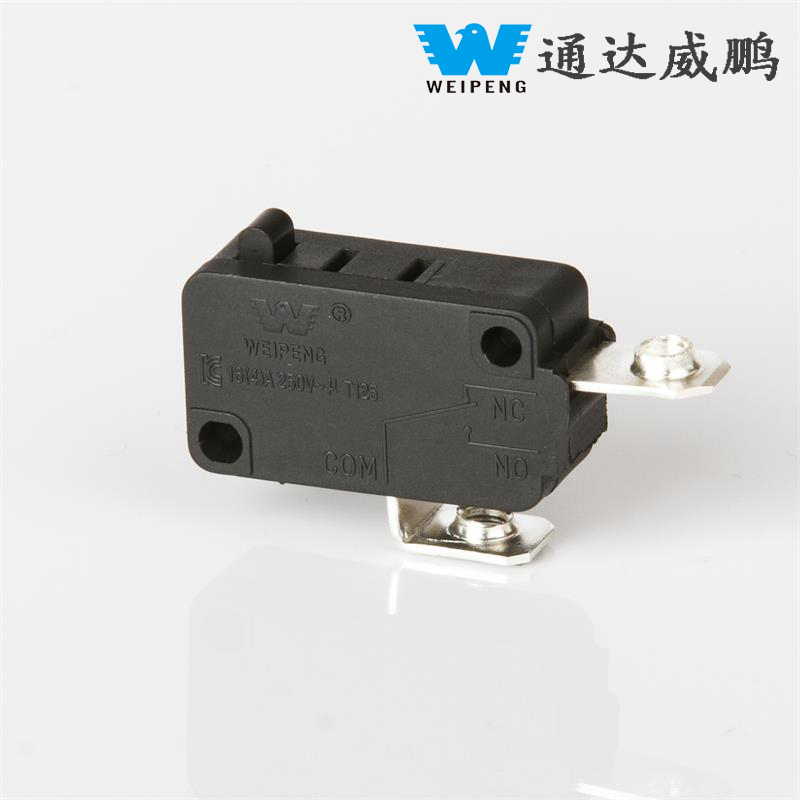

3. Styl terminala:Można wybierać spośród szybkozłączy, końcówek lutowniczych i zacisków śrubowych. Wyboru dokonaj w oparciu o łatwość instalacji i kompatybilność z okablowaniem.

4. Warunki środowiskowe:Pomyśl o środkach ochronnych przed kurzem, wilgocią i innymi warunkami środowiskowymi. Jeśli aplikacja odbywa się na zewnątrz lub w trudnych warunkach, wybierz mikroprzełączniki o stopniu ochrony IP lub uszczelnione.

5. Rozmiar i opcje montażu:Mikroprzełączniki są dostępne w różnych wymiarach i wersjach z odrębnymi otworami i wspornikami. Sprawdź, czy rozmiar jest odpowiedni dla Twojego obszaru zastosowania.

Zbadanie i zapewnienie tych aspektów jakości pomoże zagwarantować sukces i płynną realizację projektu.

Instalacja i okablowanieMikroprzełącznik NC

Praktyczna instalacja gwarantuje, że mikroprzełącznik NC będzie działać zgodnie z projektem i osiągnąć optymalną trwałość. Oto kilka praktycznych zaleceń:

1. Montaż Switcha:Użyj dostarczonych otworów montażowych lub wsporników, aby zamocować mikroprzełącznik na swoim miejscu. Należy to robić ostrożnie, aby nie wywierać nacisku, który mógłby uszkodzić obudowę lub wpłynąć na jego zdolność do pracy.

2. Okablowanie:Zacisk wspólny należy połączyć z wejściem obwodu, a zacisk NC połączyć z wyjściem, które należy przerwać. Przed włączeniem zasilania sprawdź, czy okablowanie i polaryzacja są prawidłowe.

3. Testowanie:Po instalacji sprawdź przełącznik za pomocą multimetru lub zlecając urządzenie wykonanie jakiejś czynności. Aktywuj przełącznik, aby śledzić, czy obwód się otworzy.

4. Konserwacja:Regularnie sprawdzaj, czy nie występują oznaki zużycia, brudu lub korozji. W razie potrzeby wyczyść styki i wymień przełączniki, aby uniknąć fałszywych sygnałów lub przerw w działaniu.

Wykonanie tych kroków gwarantuje, że system pozostanie bezpieczny i będzie działał optymalnie.

Korzyści i ograniczenia mikroprzełączników NC

Mikroprzełączniki NC wyróżniają się niezawodnością i szybką reakcją, ale należy wziąć pod uwagę:

Korzyści:

Szybka reakcja mechanizmu zatrzaskowego znacznie zwiększa niezawodność i zapobiega występowaniu fałszywych sygnałów. Jego kompaktowa konstrukcja pozwala na zastosowanie w wąskich przestrzeniach. Mikroprzełączniki NC charakteryzują się również wysokim poziomem trwałości — zwykle są testowane przez miliony cykli, dzięki czemu doskonale nadają się do zastosowań wymagających wysokich standardów bezpieczeństwa i obejmujących powtarzalne ruchy.

Ograniczenia:

Mikroprzełączniki NC są zazwyczaj odporne, ale mogą ulegać zużyciu lub nieprawidłowemu działaniu spowodowanemu zakłóceniami elektrycznymi. Prawidłowe rozmieszczenie i instalacja tych przełączników pod odpowiednim kątem jest niezbędna do efektywnego użytkowania, ponieważ przeszkody mogą utrudniać ich działanie. Wymagają także odpowiedniego uszczelnienia środowiska w niesprzyjających warunkach, aby brud i wilgoć nie mogły do ​​nich przedostać się.

Równoważąc te czynniki, można odpowiednio wykorzystać mikroprzełączniki NC w projektach systemów.

Najlepsze marki mikroprzełączników NC i gdzie kupić

Jakość wpływa zarówno na trwałość, jak i niezawodność. Niektóre znane marki mikroprzełączników NC to Omron, Honeywell, Cherry i Schneider Electric. Każda marka produkuje różne modele, które odpowiadają różnym napięciom, typom siłowników i poziomom ochrony środowiska.

Mikroprzełączniki NC można kupić u niezawodnych dostawców elektroniki, takich jak Mouser, Digi-Key i RS Components lub Amazon, jeśli planujesz domowe projekty DIY. Wybierając mikroprzełączniki odpowiednie do swoich wymagań, uważnie przeczytaj specyfikacje i recenzje produktów.

Często zadawane pytania dotyczące mikroprzełączników NC

Jaka jest różnica między przełącznikiem NC i NO?

Podstawowa różnica występuje w pozycji domyślnej. Przełącznik NC znajduje się w pozycji zamkniętej i dlatego umożliwia przepływ prądu, gdy nie jest używany. Ale naciśnięcie przełącznika otwiera obwód i zatrzymuje przepływ prądu. Z drugiej strony przełącznik NO jest na początku otwarty. Po naciśnięciu przełącznika faktycznie zamyka obwód, umożliwiając przepływ prądu.

Czy jeden mikroprzełącznik może zawierać zarówno zaciski NC, jak i NO?

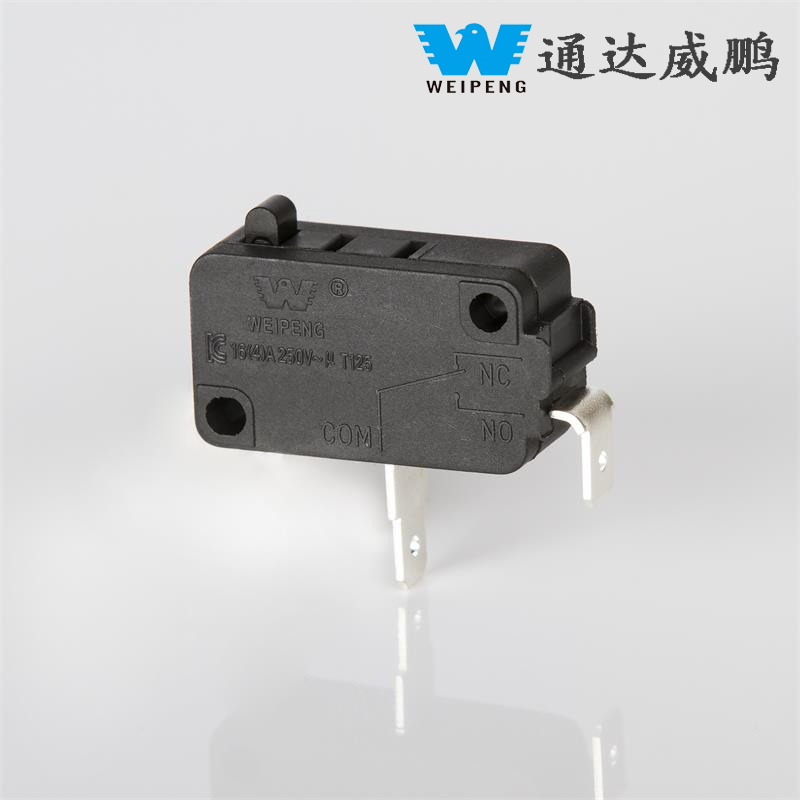

Kilka mikroprzełączników ma 3 zaciski: COM, NC i NO. Funkcjonalność może opierać się na okablowaniu, a w obwodzie można wykorzystać jedną z funkcji lub oba sposoby.

Czy mikroprzełączniki NC nadają się do obwodów bezpieczeństwa?

Zdecydowanie. Zwykle są zamknięte, gdy są nieaktywne, co oznacza, że ​​jakakolwiek czynność podjęta w celu ich otwarcia (na przykład otwarcie drzwi lub naciśnięcie przycisku awaryjnego) spowoduje natychmiastowe przerwanie obwodu.

Jak długo wytrzymują mikroprzełączniki NC?

Przy właściwym użyciu i starannym wyborze mikroprzełączniki NC mogą wytrzymać miliony cykli. Właściwa konserwacja i ochrona środowiska również przyczyniają się do ich trwałości.

Co się stanie, jeśli podłączę niewłaściwy terminal?

Nieprawidłowe okablowanie (np. podłączenie NO zamiast NC) doprowadzi do nieprawidłowego działania sprzętu lub zastosowania innych środków ochronnych. Zawsze należy wcześniej sprawdzić zaciski.

Czy mikroprzełączniki NC są łatwe w montażu?

Rzeczywiście, wiele z nich wykorzystuje proces plug-and-play, przy minimalnej potrzebie posiadania jakichkolwiek umiejętności technicznych w zakresie okablowania. Ze względu na niewielkie rozmiary można je łatwo zainstalować za pomocą odpowiednich złączek.

Zaawansowane porady dotyczące aplikacji i integracji

W miarę ciągłego postępu technologicznego w bardziej skomplikowanych systemach zaczęto wykorzystywać mikroprzełączniki NC. W automatyce przemysłowej pełnią kluczowe zadania w zakresie sterowania sekwencyjnego i pętli sprzężenia zwrotnego. Ponadto mikroprzełączniki NC są często używane jako wyłączniki krańcowe w robotyce w celu wykrywania pozycji i unikania nadmiernego przemieszczania się.

W przypadku przedsięwzięć IoT połączenie mikroprzełączników NC i mikrokontrolerów umożliwia zdalny nadzór i automatyczne powiadomienia. W systemach inteligentnego domu mikroprzełączniki NC zapewniają pomoc w automatyzacji procesu bezpieczeństwa i systemu dostępu, wysyłając w ten sposób natychmiastowe powiadomienia o dostępie lub sytuacjach awaryjnych.

Przy projektowaniu systemów wbudowanych zaleca się stosowanie technik odbicia, aby uniknąć fałszywej aktywacji przełączników w przypadku wystąpienia zakłóceń mechanicznych. Wybierz przełączniki, które są trwalsze do zastosowań wymagających powtarzalnego użycia i tych, które działają z dużą częstotliwością.

Mikroprzełącznik NCKonserwacja i rozwiązywanie problemów

Jeśli wystąpią awarie lub przerywane działanie, wykonaj poniższe kroki rozwiązywania problemów:

1. Sprawdź uszkodzenia fizyczne:Sprawdź, czy nie ma pęknięć lub niewspółosiowości siłownika. Natychmiast wymienić uszkodzone przełączniki.

2. Wyczyść kontakty:Nagromadzenie kurzu lub rdzy uniemożliwi przepływ prądu. Zastosuj odpowiednie środki do czyszczenia styków i sprawdź, czy połączenia są szczelne.

3. Testuj funkcjonalność przełącznika:Sprawdź ciągłość między zaciskiem wspólnym a zaciskiem normalnie zamkniętym za pomocą multimetru. Jeśli przełącznik nie przełącza się niezawodnie, wymień go.

4. Oceń projekt obwodu:Należy upewnić się, że okablowanie zostało wykonane zgodnie z arkuszami danych urządzenia. Upewnij się, że przełącznik odpowiada specyfikacjom napięcia i prądowi znamionowemu.

Regularna konserwacja i testowanie maksymalizuje niezawodność i zapobiega przestojom systemu.

Mikroprzełączniki stanowią integralny element rozwoju skutecznych i bezpiecznych systemów sterowania w różnych sektorach gospodarki. Ich normalny zamknięty tryb pracy, wygoda w montażu i wszechstronność dają im przewagę nad innymi typami przełączników tej samej klasy, dlatego przydadzą się każdemu, kto zajmuje się inżynierią, amatorstwem i projektowaniem produktów. Wiedza o tym, jak wybierać, instalować, konserwować i rozwiązywać problemy przełączników NC, pomoże osiągnąć sukces w każdym przedsięwzięciu. W przypadku skomplikowanych procesów rozwiązywania problemów lub instalacji należy zapoznać się z kartami katalogowymi producenta lub zwrócić się do bardziej doświadczonych fachowców.
