Przełącznik kołyskowy w pozycji włączenia i wyłączenia: kompletny przewodnik dla początkujących i ekspertów

Zrozumieniepołożenie włączenia-wyłączenia przełącznika kołyskowegojest bardzo ważnym czynnikiem dla profesjonalistów i amatorów zajmujących się urządzeniami elektrycznymi lub elektronicznymi. Przełącznik kołyskowy jest używany na różne sposoby w różnych miejscach, na przykład w produktach gospodarstwa domowego, deskach rozdzielczych samochodów, sprzęcie komputerowym, listwach zasilających i fabrykach. Jeśli interesują Cię metody ustalania działania wyłącznika kołyskowego, a także poznanie jego budowy, działania i awarii, to z pewnością znajdziesz odpowiedzi w tej instrukcji.

Co to jest przełącznik kołyskowy?

Przełącznik kołyskowy to przełącznik elektryczny, który kołysze się po naciśnięciu, a nie porusza się w pionie. Kołysanie również kończy lub przerywa obwód i kontroluje prąd elektryczny. Przełączniki kołyskowe stały się popularne wśród inżynierów. Są mocne, łatwe w użyciu i niezawodne. Istnieje wiele rodzajów przełączników kołyskowych pod względem konstrukcji, kształtów i rozmiarów, ale ich podstawowa rola pozostaje ta sama: niezawodne włączanie i wyłączanie.

Identyfikacja pozycji włączenia i wyłączenia przełącznika kołyskowego

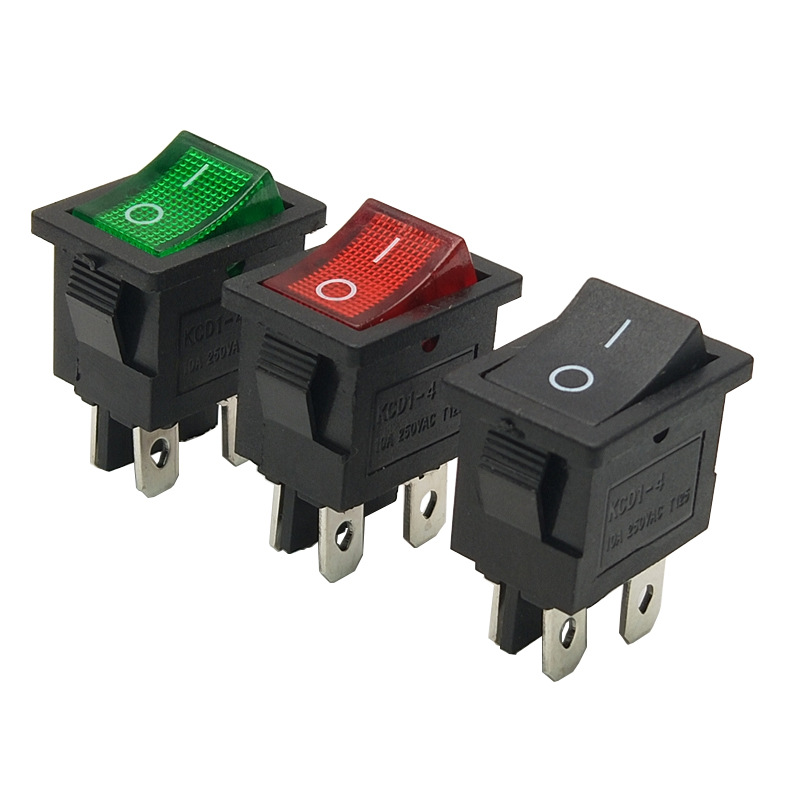

Jedno z pierwszych pytań, które przychodzi na myśl po wejściu do świata przełączników kołyskowych, brzmi: jak sprawdzić, czy przełącznik jest włączony, czy wyłączony? Przemysł uprościł zadanie, przedstawiając pewne ogólne wskaźniki. Znajdź międzynarodowe symbole wydrukowane z przodu przełącznika lub wytłoczone na nim.

I= WŁ
O= WYŁ

Przesunięcie przełącznika w kierunku oznaczenia „I” zakończy dany obwód elektryczny i włączy urządzenie. Jeśli przełącznik zostanie obrócony w kierunku oznaczenia „O”, połączenie zostanie przerwane, a urządzenie przestanie działać. Dzięki tak prostym znakom można zagwarantować bezpieczeństwo. W niektórych sytuacjach można użyć wartości kolorów, odczytując kolor czerwony jako „WŁ.” i kolor czarny lub biały jako „WYŁ.”.

Typowe konfiguracje przełączników kołyskowych

Przełączniki kołyskowe są dostępne w wielu konfiguracjach: jednobiegunowy, pojedynczy rzut (SPST), dwubiegunowy pojedynczy rzut (DPST), jednobiegunowy podwójny rzut (SPDT) i dwubiegunowy podwójny rzut (DPDT). Wybrana konfiguracja wskazuje, ile obwodów może obsługiwać przełącznik kołyskowy. Poza tym pokazuje, czy przełącznik może spełniać swoją funkcję w wielu pozycjach.

Standardowo funkcja on-off dotyczy konstrukcji SPST, w której jeden koniec włącza źródło zasilania (ON), a drugi koniec je wyłącza (OFF). Jednakże typy przełączników DPDT lub SPDT mogą zawierać więcej pozycji do przełączania kierunku lub wykonywania różnych połączeń w obwodzie. Znajomość konstrukcji przełącznika kołyskowego pomaga w prawidłowym jego podłączeniu i użyciu.

Zastosowania przełączników kołyskowych i ich pozycji włączenia/wyłączenia

Przełączniki kołyskowe ze względu na wygodną konstrukcję i prostotę obsługi znajdują zastosowanie w wielu urządzeniach. Oto główne zastosowania, w których ważna jest właściwa identyfikacja pozycji włączenia i wyłączenia:

Sprzęt AGD: W przypadku ekspresów do kawy, chłodziarek, odkurzaczy i wentylatorów preferowano przełączniki kołyskowe ze względu na łatwość użycia.
Motoryzacja: Pozycja przełącznika kołyskowego ma kluczowe znaczenie przy sterowaniu deską rozdzielczą, szybami, regulacją i oświetleniem.
Przemysł: Ciężkie maszyny zawsze opierały się na wyraźnie oznakowanych i niezawodnych przełącznikach.
Elektronika i komputery: Jest rzeczą oczywistą, że listwy elektryczne, wyświetlacze i obudowa wykorzystują przełączniki kołyskowe, aby uniknąć problemów z zasilaniem i zarządzaniem.

Zrozumienie informacji o przełączniku kołyskowym jest kluczowe dla sprawnej i bezpiecznej pracy urządzeń, co ilustrują podane przykłady. Pozycja fizyczna, a także zrozumienie znaczenia symboli pomaga zapobiegać niezamierzonemu uruchomieniu i/lub zatrzymaniu urządzeń, które mogłoby spowodować uszkodzenie lub obrażenia.

Wizualne i fizyczne wskazówki dotyczące pozycji włączenia/wyłączenia

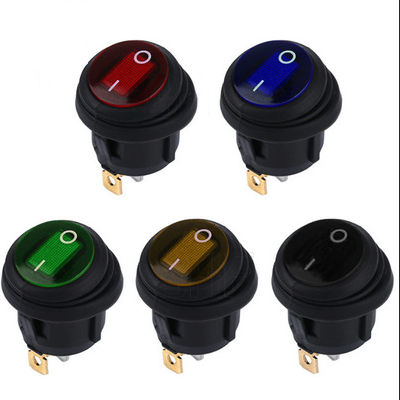

Oprócz podstawowych symboli „I” i „O”, przełączniki kołyskowe mogą zawierać także różne sygnały wizualne i dotykowe, dzięki czemu użytkownicy mogą szybko zrozumieć jego stan. Niektóre przełączniki mają podświetlane oznaczenia miejsc, w których po włączeniu samego przełącznika włącza się żarówka neonowa lub dioda LED. Ponadto dostępne są przełączniki ze wskaźnikami dotykowymi, które mogą mieć wytrzymałą krawędź lub podwójną pustą powierzchnię, aby umożliwić wyczucie stron włączenia i wyłączenia

Właściwości fizyczne przełącznika również dostarczają cennych informacji. W większości przypadków ustawienie „ON” oznacza przesunięcie przełącznika w stronę operatora, natomiast ustawienie „OFF” oznacza obrócenie przełącznika w przeciwnym kierunku. W urządzeniach montowanych na panelach może istnieć możliwość zachowania standardowego umiejscowienia włącznika tak, aby „ON” znajdował się w górnej części lub w pobliżu użytkownika, zgodnie z określonymi przepisami.

Jak zainstalować i podłączyć przełącznik kołyskowy, aby zapewnić prawidłową funkcję włączania i wyłączania

Prawidłowe ustawienie przełącznika kołyskowego zapewnia zamierzone działanie stanu włączenia i wyłączenia przełącznika. Proces jest następujący:

Krok 1: Zidentyfikuj typ przełącznika
Aby dowiedzieć się, jakiego przełącznika używasz, sprawdź, czy jest to przełącznik SPST, DPST, SPDT czy DPDT, ponieważ będzie to determinować połączenia przewodów.
Krok 2: Znajdź symbole „I” i „O”.
Umieszczając przełącznik w uchwycie, należy zwrócić uwagę, aby „I” było skierowane w odpowiednią stronę.
Krok 3: Podłącz terminale
Okablowanie zwykle polega na podłączeniu źródła zasilania do zacisku „pod napięciem” i podłączeniu urządzenia do zacisku „obciążenia”, zgodnie z instrukcją producenta.
Krok 4: Uruchom testy na przełączniku
Po zakończeniu podłączania przełącznika sprawdź, czy przełącznik włącza urządzenie, naciskając „I”, a „O” je wyłącza.

Nieprawidłowa instalacja przełącznika kołyskowego może spowodować odwrócenie funkcji włączania/wyłączania, co może być mylące i niebezpieczne. Jeżeli nie mamy pewności jak działa instalacja, warto zwrócić się do wykwalifikowanego elektryka i poprosić o pomoc w zrozumieniu schematów połączeń podanych przez producenta wyłącznika.

Względy bezpieczeństwa dotyczące przełączników kołyskowych

Bezpieczeństwo jest sprawą najwyższej wagi, jeśli chodzi o sterowanie elektryczne. Oto kilka najlepszych praktyk, których należy przestrzegać, aby znaleźć plikpołożenie włączenia-wyłączenia przełączników kołyskowych:

Wyczyść oznaczenia: pamiętaj o wyraźnym oznaczeniu przełączników literami „I” i „O” lub, jeśli to konieczne, użyj naklejek. Spójność: Instalując przełączniki, upewnij się, że orientacja włączania/wyłączania jest zgodna ze sposobem instalacji na innych urządzeniach lub panelach. Unikaj przypadkowego przełączania: Unikaj używania przełączników, które nie mają osłon, pokryw lub mechanizmów blokujących, ponieważ może to być niebezpieczne w przemysłowych i zatłoczonych miejscach pracy. Serwis okresowy: Regularnie sprawdzaj przełączniki pod kątem oznak zużycia, wyblakłych oznaczeń lub innych wadliwych elementów, które mogą powodować nieprawidłowe działanie.

Wdrażając te środki bezpieczeństwa, masz pewność, że nie tylko Ty, ale także inne osoby będą w stanie określić położenie wyłącznika kołyskowego i uniknąć ewentualnych problemów elektrycznych.

Często zadawane pytania

Jak sprawdzić, czy przełącznik jest w pozycji włączonej, czy wyłączonej?Większość przełączników kołyskowych wykorzystuje typowe sygnały graficzne: „I” oznacza, że ​​siłownik wykonuje funkcję WŁ., natomiast „O” oznacza, że ​​wykonuje funkcję WYŁ. Strona „I” zamyka obwód, strona „O” go rozłącza. W przypadku braku sygnału należy zapoznać się z instrukcją producenta. Ponadto czasami przełączniki mogą się świecić, gdy są w pozycji ON lub są ustawione w taki sposób, że strona wysunięta w stronę użytkownika znajduje się w pozycji ON. W celu określenia jego położenia można również przeprowadzić prosty test polegający na przełączeniu przełączników.

Czy wszystkie przełączniki kołyskowe są podświetlone, gdy są włączone?Podświetlenie nie jest dostępne we wszystkich przełącznikach kołyskowych. Podczas gdy podświetlane przełączniki nieco pomagają, gdy otoczenie jest ciemne, zwykły przełącznik może wykorzystywać jedynie oznakowanie lub dotyk.

Czy mogę samodzielnie zainstalować przełącznik kołyskowy?Tak, jeśli zachowasz prawidłową procedurę okablowania i standardy bezpieczeństwa. Upewnij się, że sprawdziłeś specyfikacje przełącznika i zapoznaj się ze schematami okablowania, aby upewnić się, że jest on prawidłowo zorientowany i działa prawidłowo.

Co się stanie, jeśli przełącznik zostanie zamontowany odwrotnie?W przypadku nieprawidłowego montażu przełącznik kołyskowy może działać w odwrotną stronę - wciśnięcie strony „O” może spowodować włączenie urządzenia, powodując zamieszanie i stwarzając zagrożenie. Należy odpowiednio sprawdzić orientację i sprawdzić działanie przełącznika po jego zamontowaniu.

Czy przełączniki kołyskowe nadają się do urządzeń wysokoprądowych?Istnieje sporo przełączników kołyskowych, które doskonale radzą sobie z zastosowaniami wysokonapięciowymi i wysokoprądowymi; jednakże zawsze zaleca się upewnienie się, że oceny są wystarczające dla Twojej aplikacji. Używanie przełącznika o niewystarczających parametrach może spowodować nadmierne wytwarzanie ciepła lub nieprawidłowe działanie.

Rozwiązywanie problemów z włączaniem i wyłączaniem przełącznika kołyskowego

Chociaż niektóre maszyny wyposażone w przełączniki typu kołyskowego nie reagują odpowiednio na zmiany ich stanu. Rozwiązywanie problemów z funkcją włączania i wyłączania przełącznika obejmuje sprawdzenie zarówno przełącznika, jak i obwodu:

- Na początek sprawdź wskaźniki wizualne, takie jak symbole „I”/„O” wraz ze wskaźnikami świetlnymi, aby ustalić lokalizację.
- Następnie wyłącz prąd i sprawdź przełącznik pod kątem zużycia, rdzy lub uszkodzeń mechanicznych. Funkcja/część bujania powinna działać łatwo i bez żadnych usterek.
- Użyj testera ciągłości lub multimetru, aby sprawdzić, czy przełącznik pomyślnie tworzy obwód po obróceniu do pozycji „I” i przerywa go, gdy jest w pozycji „O”.
- Jeśli jest kilka przełączników, należy zapewnić ich jednolitą instalację i zgodność ze schematem okablowania.

Jeśli przełącznik przestał działać, może być konieczna jego wymiana. Podczas wymiany przełączników należy w miarę możliwości używać przełączników o oryginalnych specyfikacjach, szczególnie jeśli chodzi o wymagania dotyczące napięcia i prądu.

Alternatywy dla przełączników kołyskowych do sterowania włączaniem i wyłączaniem

Chociaż przełączniki kołyskowe należą obecnie do najpopularniejszych typów przełączników, nie są one jedyną dostępną opcją umożliwiającą włączanie i wyłączanie. Inne typy przełączników obejmują przełączniki dwustabilne, przełączniki przyciskowe, przełączniki obrotowe i przełączniki suwakowe. Wszystkie tego typu przełączniki mają odrębną konstrukcję i funkcje. Aby to zilustrować, przełączniki dwustabilne mają mechanizm dźwigniowy, który przesuwa przełącznik z jednego położenia do drugiego, podczas gdy przełączniki przyciskowe są aktywowane poprzez naciśnięcie i zwolnienie przycisku. Wybór rodzaju wyłącznika zależy od wymagań konkretnego zastosowania pod względem trwałości, ergonomii czy estetyki wyglądu.

Konserwacja i wymiana przełączników kołyskowych

Konserwacja przełącznika kołyskowego jest konieczna, aby zapewnić jego niezawodność w zakresie pozycji włączenia-wyłączenia. Zachowaj ostrożność podczas czyszczenia przełącznika, ponieważ obecność brudu i wilgoci może zakłócić oznaczenia. Jeśli przełącznik kołyskowy zaczyna się lepić, wykazuje oznaki nieprawidłowego działania lub uległ uszkodzeniu, zwykle odpowiednią reakcją jest jego wymiana. Wymiana powinna odpowiadać prądowi znamionowemu, napięciu i wymiarom fizycznym. Użyj tych samych metod okablowania i orientacji, jak opisano wcześniej.

Wybór najlepszegoPrzełącznik kołyskowydla Twojej aplikacji

Wybierając przełącznik kołyskowy, należy koniecznie upewnić się, że parametry przełącznika są odpowiednie do potrzeb elektrycznych urządzenia. Idealnie byłoby szukać przełączników kołyskowych, które mają wyraźne oznaczenia wskazujące włączenie i wyłączenie wyłącznika, są wykonane z trwałych materiałów i są łatwe w obsłudze. Jeśli przełącznik ma być używany w środowisku, w którym widoczność jest najważniejsza, najlepszym rozwiązaniem będą przełączniki podświetlane. Urządzenia wysokoprądowe powinny wykorzystywać przełączniki posiadające najwyższej jakości styki i izolację. Dokładnie oceń projekt przełącznika, aby upewnić się, że użytkownicy są świadomi, czy przełącznik kołyskowy jest przez cały czas w pozycji włączonej, czy wyłączonej, co pozwoli uniknąć błędów.

Podsumowując, opanowanie przełączników kołyskowych w pozycji wł.-wył. oznacza zrozumienie symboli, wskazówek fizycznych, okablowania, użytkowania i bezpieczeństwa. Uważnie wybierając, instalując i konserwując przełączniki kołyskowe, będziesz mieć pewność, że Twoje urządzenia elektryczne będą bezpieczne w obsłudze. Nie ma znaczenia, czy jesteś technikiem, inżynierem, hobbystą, czy po prostu sterujesz sprzętem AGD; możesz skorzystać z tego przewodnika, aby poradzić sobie z przełącznikami kołyskowymi, a także rozwiązać typowe problemy.
